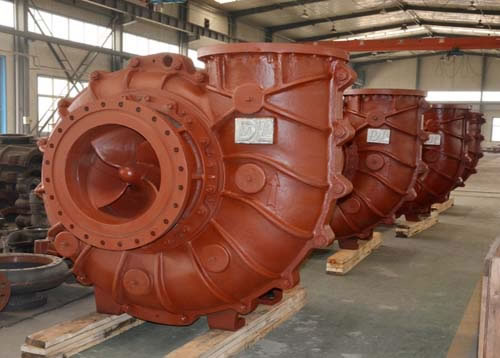

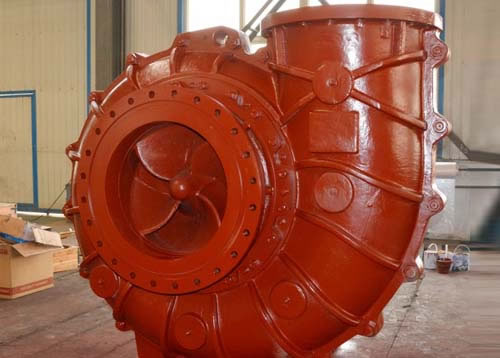

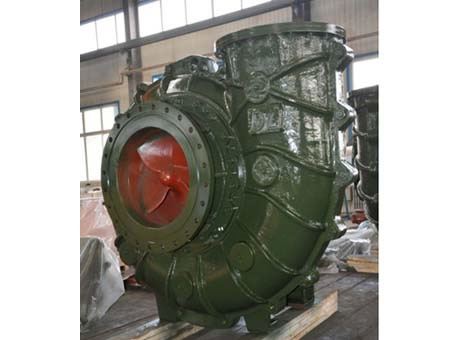

DSC Pump (R) Seria IOS
Pojemność: 1083-2722L / s
Głowa: 26-27m
Prędkość: 550-740r / min
Materiał: Chrome stopu i gumy
szczegółowy opis
Hebei Delin Machinery jest jednym z największych firma specjalizuje się w produkcji pomp pomp szlamowych w Chinach, z powierzchni ziemi ponad 40,000m2 i powierzchni konstrukcji ponad 22,000m2. Produkty te są stosowane głównie dla trakcie biegu rzek, górnictwo, hutnictwo, urbanistyka, energii, węgla, IOS, ropa naftowa, przemysł chemiczny, budownictwo produkcji materialnej, itp DSC (R) Pompa serii IOS jest rodzajem pompy odśrodkowej, pojedynczy ssania jednopoziomowe i struktury poziome, z korzyści płynących z szerokiego strumienia, wysokiej wydajności i oszczędności energii. Pompy IOS serii są kompaktowe w zakresie projektowania oraz oszczędność miejsca. Jako profesjonalny producent i dostawca pompy gnojowicy w Chinach, opracowaliśmy szereg materiałów do DSC Pompy Series (R) FGD.
Cechy IOS Pump
1. Symulacja CFD przepływu technologii analizy przyjęto pomp zwilżone części z niezawodnej konstrukcji i wysokiej efficiency.2. Ustawić zespół łożyskowy można zmieniać położenie spirali wirnika, utrzymując pompkę w stanie operacyjnym o dużej wydajności.
3. DSC (R) pompy serii IOS są tylne boczne projektowania demontaż, mają prostą konstrukcję i są łatwe w utrzymaniu. Nie ma potrzeby demontażu rur ssących i tłocznych.
4. Dwa stożkowe łożyska rolkowe są umieszczone na jednym końcu pompy rolkowe łożyska na jednym końcu urządzenia. Łożyska są smarowane olejem, poprawy ich warunków pracy i przedłużyć życie.
5. Uszczelnienie mechaniczne jest specjalnie zaprojektowany do kasety uszczelnienia mechanicznego stosowanego w procesie odsiarczania spalin Pompa DSC (R) Seria pomp IOS z niezawodnej pracy.
Materiał na DSC Pump (R) Seria IOS
Opracowaliśmy nowy rodzaj materiału, - dupleks nierdzewnej biała faza żelaza - co jest szczególnie korzystne w przypadku urządzeń odsiarczania. O właściwościach anty-ściernych dupleksu ze stali nierdzewnej i odporności na korozję chrom wysoki żelaza materiał kwalifikuje się do procesu odsiarczania.
1. Korpus pompy, pompa i zasilacz Pokrywa łożyska są części ciśnieniowe, które są wykonane z żeliwa i pokryte gumą.
2. Wirnik, osłona ssąca / wkładka wkładka przednie wykonane są ze stali białym fazie żelaza dwustronnego.
3. wkładka przód, tył podszewki, z powrotem włożyć wkładki wykonane są z naturalnego kauczuku, który ma właściwości antykorozyjne dobre, lekki i niski koszt.
Tabela wyboru
Patameter performatywna
| typ | Capcity (Q) | Head (H) | Prędkość (n) | Η Efficiency | NPSH | Absolutorium Dzień / średnica ssania.. |
| m3 / h, | L / s | m | Obr / min. | % | m | (Mm / mm) |
| 500DSC (R) | 3900 | 1083 | 26 | 740 | 85 | 5 | 500/500 |
| 600DSC (R) | 6300 | 1750 | 26 | 650 | 88 | 4,1 | 600/700 |
| 700DSC (R) | 7600 | 2111 | 27 | 560 | 87 | 4,3 | 700/800 |
| 800DSC (R) | 9800 | 2722 | 27 | 550 | 90 | 5,2 | 800/900 |
instalacja wymiar
| typ | | BB | B | D | E1 | E2 | F * | h1 | h2 | J | K | M * | L1 | L2 | d | Masa (kg) |
| 500DSC (R) | 1773 | 1000/960 | 850 | 652 | 110 | 51 | 595 | 35 | 40 | 120 | 210 | 421 | 150 | 400 | F42 / F40 | 4000 |
| 600DSC (R) | 1855 | 960 | 850 | 670 | 110 | 50 | 667 | 35 | 40 | 120 | 284 | 525 | 330 | 610 | F39 | 4580 |
| 700DSC (R) | 2315 | 1300 | 1100 | 895 | 130 | 75 | 768 | 40 | 45 | 150 | 355 | 583 | 375 | 720 | F51 | 7280 |
| 800DSC (R) | 2460 | 1300 | 1100 | 885 | 135 | 75 | 933 | 40 | 45 | 150 | 355 | 712 | 550 | 800 | F51 | 8300 |
| typ | N | P1 | P2 | Q * | T1 * | T2 * | U1 | U2 | DO2 | ED2 | n2 | d2 | DPC2 | DO1 | DI1 | n1 | d1 | DPC1 |
| 500DSC (R) | 580 | 950 | 500 | 665 | 60 | 44 | 735 | 946 | 715 | 500 | 20 | 33 | 650 | 715 | 500 | 18 | 33 | 350 |
| 600DSC (R) | 700 | 1050 | 500 | 775 | 48 | 40 | 901 | 1155 | 910 | 600 | 24 | 30 | 840 | 840 | 600 | 18 | 36 | 770 |
| 700DSC (R) | 780 | 1290 | 700 | 930 | 68 | 60 | 1080 | 1350 | 1025 | 768 | 24 | 40 | 950 | 1025 | 700 | 22 | 40 | 950 |
| 800DSC (R) | 930 | 1400 | 700 | 985 | 62 | 62 | 1141 | 1493 | 1125 | 900 | 28 | 40 | 1050 | 1125 | 800 | 26 | 40 | 1050 |
