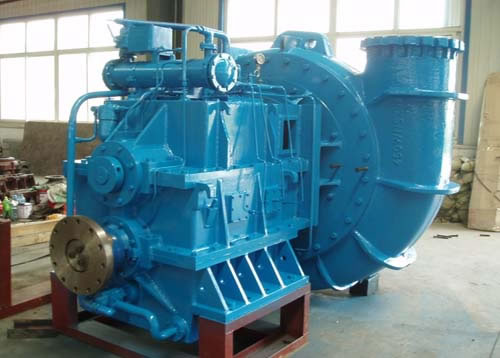

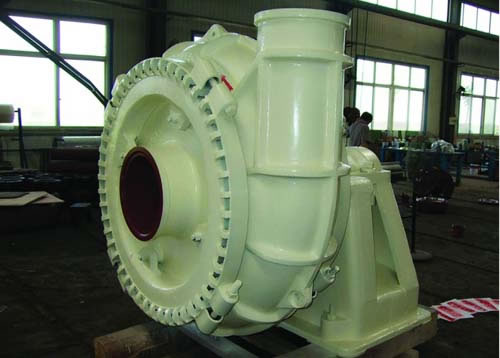

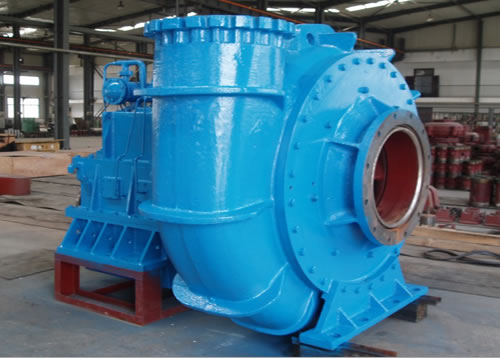

DG Seria czerpiące Pump, żwir Chiny czerpiące Pompy i wydobycie piasku

opis

Średnica: 100-12000mm
Pojemność: 60-30000m3 / h
Głowa: 10-120m Slurry Pump

Delin Machinery specjalizuje się w produkcji pomp szlamowych, pomp odsiarczania i pompy czerpalnych w Chinach. Mianowanie DG serii pompy pogłębiarka opiera się na badaniach nad pompą pogłębiarka stosowanych w kraju i za granicą. Zrobiliśmy wiele analiz statystycznych pomp czerpalnych i pomp błota. Przyjmując różne metody projektowania z góry i oprogramowania komputerowego asystenta projektu, jest to nowa seria pomp znak towarowy DG pogłębiarka na pełnym morzu lub pogłębiania na morzu, w tym ekstrakcji lub zawiesin przewożących piasku i żwiru. Pompy serii DG pogłębiania wyposażone doskonałą wydajność, doskonałą projektowania konstrukcji, łatwość konserwacji i długiej żywotności, etc.
Charakterystyka pompy Dredge

Pompy serii DG 1. pogłębianie są jednostopniowe, pojedynczy ssania, struktura pozioma. Według ciśnienia tłoczenia, są one podzielone na dwie kategorie: ciało pojedynczej pompy i podwójną pompą kasety.
2. Obudowa podwójna konstrukcja zwiększa bezpieczeństwo niezawodności. Jeśli volute wkładka zbliża się do noszenia lub split, nie będzie żadnego przecieku wody do wnętrza domu pompy. Obudowa tylko pogłębiarka pompa jest lekka i mała objętość. Wszystkie nasze pogłębianie Pompy serii DG może być w skrzyni korbowej. Głębokość zanurzenia może spełniać różne potrzeby. Łożyska użyciu krajowych i zagranicznych znanych marek. Ta seria pomp pogłębiania ma długi czas pracy nie problemy. 3. Pompa serii DG pogłębiarki wykorzystuje przednią strukturę demontażu i jest łatwy do zatrzymania, demontażu i naprawy. Różne składniki mają Narzędzia specjalne demontaż.

4. Pompa Pogłębiarka przyjęciem standardowego gwint do podłączenia wirnik i wał, i wyposażone usunięciu pierścienia tłokowego dla ułatwienia montażu wirnika.

Tabela wyboru

Krzywa wydajności (dla podstawowego wyboru)

Wydajność Krzywa II (tylko do pierwotnego wyboru) Slurry Pump

Patameter performatywna

typ	Cpacity (Q)	Head (H)	Prędkość (n)	wydajność Max	NPSH	średnica wlotu	średnica odpływu	Maks. Wielkości cząstek	waga
typ	m³ / h	m	obr / min.	%	m	(Mm)	(Mm)	(Mm)	(Kg)
DG150 × 100-D	36-252	3,5 do 51	600-1400	30-50	2,5-3,5	150	100	82	460
DG200 x 150-E	137-576	10-48	800-1400	50-60	3-4,5	200	150	127	1120
DG250 x 200-S	216-979	13-50	500-1000	45-65	3 do 7,5	250	200	178	2285
DG300 x 250-L	360-1512	11-58	400-850	50-70	2-4,5	300	250	220	4450
DG350 × 300 L	504-3168	6-66	300-700	60-68	2-8	350	300	240	5400
DG450 × 400-T	864-3816	9-48	250-500	60-72	3-6	450	400	254	10800
DG250 x 200H-S	396-1296	10-80	500-950	60-72	2-5	250	200	180	3188
DG300-250H t ×	612-2232	28-78	350-700	60-72	2-8	300	250	210	4638
DG400 x 350H-TU	720-3600	20-72	300-500	60-72	3-6	400	350	230	12250
DG250X200L	340-870	10-45	900	65-70	& Amp; lt; 4	250	200	178	2500
DG250X200MS	520-1000	38-65	850	70-74	& Amp; lt; 4	250	200	180	3000
DG300X250L	500-950	10-42	700	65-68	& Amp; lt; 4	300	250	220	3000
DG350X300L	700-2400	10-38	650	74-78	& Amp; lt; 4	350	300	241	6000
DG350X250M	500-1500	35-68	600	74-78	& Amp; lt; 4	350	250	220	3513
DG450X300M	900-2500	40-70	550	76-80	& Amp; lt; 4	450	300	241	3513
DG450X350M	1200-3500	40-70	550	71-75	& Amp; lt; 4	450	350	245	7300
DG500X450L	1200-3800	10-43	48	78-80	& Amp; lt; 4	500	450	354	7850
DG600X450MS	1500-4200	40-76	500	80	& Amp; lt; 4	600	450	354	7950
DG650X550L	1800-5500	10-48	420	83	& Amp; lt; 4	650	550	300	8000
DG650X500MS	2000-6000	35-73	440	85	& Amp; lt; 4	650	550	250	11300
DG700X600MS	2500-8000	30-76	470	85	& Amp; lt; 4	700	600	220	30000
DG760X700MS	2800-10000	30-76	380	81	& Amp; lt; 4	760	700	280	45000
DG800X700L	3000-8500	10-43	380	81	& Amp; lt; 4	800	700	280	23000
DG800X750MS	5500-14000	34-74	349	81	& Amp; lt; 4	800	750	290	55000
DG900X800L	4000-13000	10-40	280	85	& Amp; lt; 4	900	800	300	23000
DG900X850MS	7000-17000	34-74	330	85	& Amp; lt; 4	900	850	320	65000
DG1000X900MS	8000-20000	34-74	175	85	& Amp; lt; 4	1000	900	340	80000
DG1050X950L	7500-17000	10-38	258	85	& Amp; lt; 4	1050	950	345	95000
DG1200X1000MS	8000-28000	24-75	290	85-87	& Amp; lt; 4	1200	1000	350	121000

instalacja wymiar
typ zarys Wymiary
B C D i F G D1 E1 G1 H Y Stany Zjednoczone N-d Stany Zjednoczone M N
DG150X100-D 1006 492 432 213 38 75 289 - - - 54 164 65 4-Ф22 330 203 260
DG200X150-E 1286 622 546 257 54 83 365 - - - 75 222 80 4-Ф29 392 295 352
S-DG250X200 1720 920 760 - - - - 640 70 780 90 280 120 4-Ф35 378 330 416
DG300X250 L- 2010 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 473 368 522
DG350X300 L- 2096 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 502 424 610
T-DG450X400 2320 1150 900 - - - - 880 80 1040 125 350 150 4-Ф48 538 439 692
S-DG250X200H 1774 920 760 - - - - 640 70 780 90 280 120 4-Ф35 455 330 475
T-DG300X400H 2062 1219 851 - - - - 749 64 876 152 356 140 4-Ф41 496 400 605
DG400X350H-TU 2367 1460 1200 - - - - 860 95 1050 150 350 150 4-Ф70 649 448 765
typ wymiar outline Masa (kg)
B C D i F H M Stany Zjednoczone
DG350X250M 1691 614 752 737 711 288 400 670 344 3515
DG450X300M 2279 640 860 852 862 360 500 787 416 7000
DG600X450M 2670 850 700 940 955 405 475 875 483 7850
DG650X500M 2313 800 1207 1060 1090 533 700 950 520 8000
typ wymiar outline Masa (kg)
B C D F H H1 M Stany Zjednoczone W1 W2
DG700X600MS 3121 580 1377 1390 706 600 800 1230 580 1550 1400 30000
DG700X650MS 3175 1000 1400 1410 720 600 495 1300 623 1700 1500 40000
DG760X700MS 3788 1250 1781 1618 693 735 885 1480 786 1985 1839 51000
DG800X750MS 3164 1172 1787 1710 840 760 550 1710 695 2050 1800 50000
DG1000X900MS 4013 1450 2160 2055 889 793 1150 1770 955 2450 2250 90000
DG1200X1000MS 4735 1745 2545 2340 992 935 1130 1865 1188 2915 2627 140000
typ wymiar outline Masa (kg)
B C D F H H1 M Stany Zjednoczone W1 W2
DG700X600M 2923 775 1088 1120 455 530 803 1050 635 1055 1160 15000
DG760X700M 3003 1011 1346 1278 621 530 530 1200 685 1466 1608 21000
DG800X750M 3164 1172 1498 1317 546 550 - 1518 694 1370 1541 25000
DG1000X900MS 34013 1450 1840 1900 682,5 735 735 1750 955 2050 2230 46000

typ	zarys Wymiary
typ		B	C	D	i	F	G	D1	E1	G1	H	Y	Stany Zjednoczone	N-d	Stany Zjednoczone	M	N
DG150X100-D	1006	492	432	213	38	75	289	-	-	-	54	164	65	4-Ф22	330	203	260
DG200X150-E	1286	622	546	257	54	83	365	-	-	-	75	222	80	4-Ф29	392	295	352
S-DG250X200	1720	920	760	-	-	-	-	640	70	780	90	280	120	4-Ф35	378	330	416
DG300X250 L-	2010	1207	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	473	368	522
DG350X300 L-	2096	1207	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	502	424	610
T-DG450X400	2320	1150	900	-	-	-	-	880	80	1040	125	350	150	4-Ф48	538	439	692
S-DG250X200H	1774	920	760	-	-	-	-	640	70	780	90	280	120	4-Ф35	455	330	475
T-DG300X400H	2062	1219	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	496	400	605
DG400X350H-TU	2367	1460	1200	-	-	-	-	860	95	1050	150	350	150	4-Ф70	649	448	765

typ	wymiar outline									Masa (kg)
typ		B	C	D	i	F	H	M	Stany Zjednoczone	Masa (kg)
DG350X250M	1691	614	752	737	711	288	400	670	344	3515
DG450X300M	2279	640	860	852	862	360	500	787	416	7000
DG600X450M	2670	850	700	940	955	405	475	875	483	7850
DG650X500M	2313	800	1207	1060	1090	533	700	950	520	8000

DG Series Dredge Pump

Krzywa wydajności (dla podstawowego wyboru)
